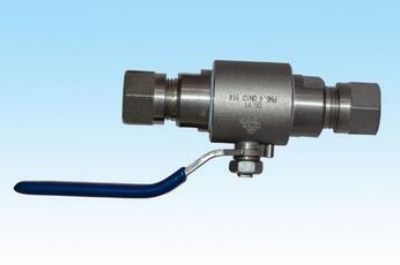

气动管路球阀

• 产品名称：气动管路球阀

• 所属类别：仪表阀门

气动管路球阀

    气动管路球阀在石油、天然气、煤炭和矿石的开采、提炼加工和管道输送系统中；在化工产品、医药和食品生产种；在水电、火电和核电的电力生产系统中；在城市 和工业企业的给排水、供热、和供气系统中；在农田的排灌系统中；在治金生产系统中得以广泛的应用，是一种与生产建设、国防建设和人民生活息息相关的重要机 械产品。球阀密闭在各类管路系统种用于截断或接通介质流，使介质按照预定的程序输送到各个指定点。
特点:
1、手动部分可采用钢板压制的手柄或不锈钢铸造的手柄。手柄设有限位结构，在阀门开启、关闭的位置设定限位，当阀门使用在关键装置上时，限位块上设有锁孔可锁定开关位置避免误操作。手柄上有明显地开和关标识。
2、阀杆采用A182F（1Cr13）整体锻造并调制处理，硬度达到HB220～250。阀杆通过平键或花键或方契与手柄连接，通用性强，拆装方便。阀杆设有防吹出结构。
气动管路球阀的用途
    气动管路球阀是一种被广泛使用的阀门，球阀的启闭件采用圆形通孔的球体，球体随阀杆转动，以达到切断、分配、改变介质流向等作用，其中V形开口的球阀还可 用于流量调节。球阀具备的优点有：启闭迅速，操作方便；结构简单，重量轻，密封性能好；流体阻力小；适用于低温、高温、高压、黏度较大的介质。球阀的结构 分浮动球和固定球，浮动球阀靠介质压力将球体压紧在阀座的出口端；固定球阀的球体由上下两个轴承支持，通过弹簧和介质压力使阀座紧压向球体来实现密封。
球阀发展演变与工作原理
Q11SAF-64内螺纹球阀是由旋塞阀演变而来。它具有相同的旋转90度提动作，不同的是旋塞体是球体，有圆形通孔或通道通过其轴线。球面和通道口的比例应该是这样的，即当球旋转90度时，在进、出口处应全部呈现球面，从而截断流动。
优点
1、流体阻力小，其阻力系数与同长度的管段相等。
2、结构简单、体积小、重量轻。
3、紧密可靠，目前球阀的密封面材料广泛使用塑料、密封性好，在真空系统中也已广泛使用。
4、操作方便，开闭迅速，从全开到全关只要旋转90°，便于远距离的控制。
5、维修方便，球阀结构简单，密封圈一般都是活动的，拆卸更换都比较方便。
6、在全开或全闭时，球体和阀座的密封面与介质隔离，介质通过时，不会引起阀门密封面的侵蚀。
7、适用范围广，通径从小到几毫米，大到几米，从高真空至高压力都可应用。

《气动管路球阀》发布于2015年5月12日
